انواع کوبنده ها در کمباین

کوبنده قلب یک کمباین است.محصول پس از درو توسط نقاله تغذیه در اخیار کوبنده قرار می گیرد که عمل کوبیدن محصول را انجام می دهد.کوبیدن اصولا تحت تاثیر دو عامل ضربه و مالش صورت می گیرد. عمل کوبیدن توسط استوانه کوبنده در برابر صفحه مشبکی به نام ضد کوبنده انجام می شود.معمولا تمام محصول در دستگاه کوبنده ، کوبیده می شود و 60 تا 90 درصد دانه ها در این قسمت جدا می شوند.دستگاه های مختلف کوبنده عبارتند از:

1. کوبنده های معمولی

2. کوبنده های مرکب
3. کوبنده های APS

کوبنده های معمولی:بسته به طرح کوبنده و ضد کوبنده ،این نوع کوبنده ها در انواع زیر موجودند:

1. کوبنده سوهانی
2. کوبنده انگشتی دار
3. کوبنده نبشی دار
4. کوبنده تیغه ای

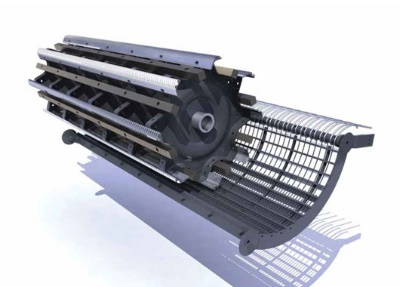

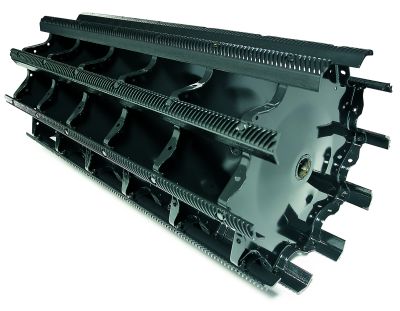

کوبنده سوهانی:متداول ترین نوع کوبنده می باشد.اجزای تشکیل دهنده این دستگاه عبارت اند از:

1. تسمه های سوهانی

2. بشقاب ها
3. حامل یا شفت محرک

4. ضد کوبنده.

تسمه های سوهانی به محیط خارجی بشقاب ها پیچ شده اند و بشقاب ها بر روی یک محور محرک سوار می شوند.ضد کوبنده شامل تسمه های موازی است  که توسط تسمه های انحنا دار کناری و میانی کنار هم نگه داشته می شوند.انحنای ضد کوبنده و محیط خارجی کوبنده با هم مطابقت دارند.شیار های تسمه های مجاور در خلاف جهت هم می باشد.عمل کوبیدن در اثر دو عامل ضربه و مالش انجام می گیرد.

شبکه های کشویی طرح های جدیدی از ضد کوبنده هستند. این شبکه ها با سوراخ های مختلف ساخته می شوند و بسته به نوع محصول، می توان از شبکه های خاص آن محصول استفاده کرد. نصب و جدا کردن این شبکه ها خیلی سریع است.

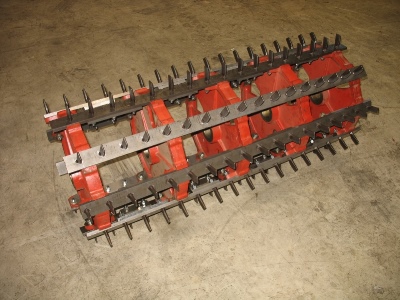

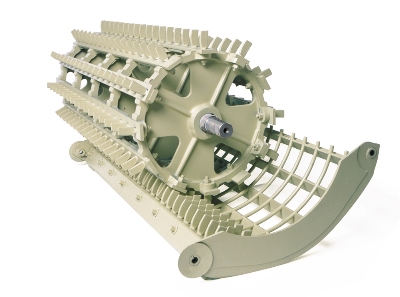

کوبنده انگشتی دار:در این کوبنده ها انگشتی های فولادی در یک یا دو ردیف بر روی تسمه های فولادی نصب می گردند و این تسمه ها بر  محیط خارجی بشقاب ها پیچ می شوند.بشقاب ها بر روی شفت محرکی که روی دو تا بلبرینگ قرار می گیرد مونتاژمی گردند.ضد کوبنده نیز از نوع انگشتی دار است.وضعیت قرار گیری کوبنده و ضد کوبنده به ترتیبی است که انگشتی ها کوبنده در ضمن چرخش، از وسط انگشتی های ضد کوبنده عبور می کنند و بدین ترتیب ضمن وارد آوردن ضربه های سریع بر روی خوشه ها ، محصول را شانه نیز می کنند.

کوبنده نبشی دار:در این طرح نبشی هایی با الگوی مارپیچی روی بشقاب ها مونتاژ می شوند. شفت محرک ، بشقاب ها را می گرداند. ضد کوبنده نیز دارای تعدادی نبشی است. نبشی های کوبنده و ضد کوبنده هر دو دارای روکش لاستیکی هستند.عمل کوبیدن به آرامی انجام می شود.این طرح برای کوبیدن محصولات ریز دانه ، از قبیل شبدر و یونجه مناسب است.

کوبنده تیغه ای:طرح این کوبنده همانند کوبنده انگشتی دار می باشد با این تفاوت که به جای انگشتی های مخروطی ، تیغه های با مقطع مستطیل (یا هر مقطع دیگر) نصب می شوند.

در پست های آینده به توضیح کوبنده های مرکب و APS خواهیم پرداخت.

---

منبع : مبانی و اصول طراحی ماشین . دکتر شمس اله عبداله پور
