کوبنده های APS در کمباین

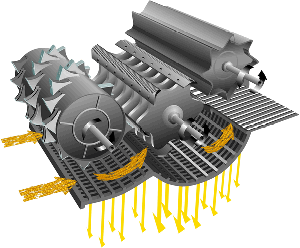

تئوری کاربرد طرح APS این است که هر چه محصول با شتاب بیشتری به طرف کوبنده اصلی جریان یابد ،بازده جداسازی در کوبنده افزایش می یابد.اجزای تشکیل دهنده این کوبنده با توجه به شکل عبارت اند از:

1. شتاب دهنده
2. کوبنده اصلی
3. کلش کش
4. و ضدکوبنده

شتاب دهنده شامل دندانه هایی است که بر روی ان با الگوی مارپیچی قرار گرفته اند.این استوانه (شتاب دهنده) سه وظیفه اصلی بر عهده دارد ، 1.گرفتن محصول از نقاله تغذیه ، 2.دادن شتاب بیشتر به محصول ،3.پخش یکنواخت محصول جلوی کوبنده اصلی.انحناهای ضد کوبنده متناسب با قطرهای شتاب دهنده و کوبنده اصلی است.در این کوبنده ها ، یک مرحله از جداسازی دانه در ضد کوبنده ی شتاب دهنده انجام می شود.

---

منبع : مبانی و اصول طراحی ماشین . دکتر شمس اله عبداله پور

انواع کوبنده ها در کمباین

کوبنده قلب یک کمباین است.محصول پس از درو توسط نقاله تغذیه در اخیار کوبنده قرار می گیرد که عمل کوبیدن محصول را انجام می دهد.کوبیدن اصولا تحت تاثیر دو عامل ضربه و مالش صورت می گیرد. عمل کوبیدن توسط استوانه کوبنده در برابر صفحه مشبکی به نام ضد کوبنده انجام می شود.معمولا تمام محصول در دستگاه کوبنده ، کوبیده می شود و 60 تا 90 درصد دانه ها در این قسمت جدا می شوند.دستگاه های مختلف کوبنده عبارتند از:

1. کوبنده های معمولی

2. کوبنده های مرکب
3. کوبنده های APS
